Questão de Engenharia de Software — UML — FUNDATEC 2026

Padrão de Projeto Chain of Responsibility e UML

Gabarito: letra D. O atributo next na classe BancoChain representa uma autoassociação (associação reflexiva), permitindo que um objeto da classe referencie outro da mesma classe, formando uma cadeia de responsabilidades — estrutura típica do padrão de projeto Chain of Responsibility. As demais alternativas distorcem o significado do diagrama: não há indicação de instância única (Singleton), as subclasses podem redefinir o método (polimorfismo), o padrão não é Observer e o método pode ser executado pelas subclasses.

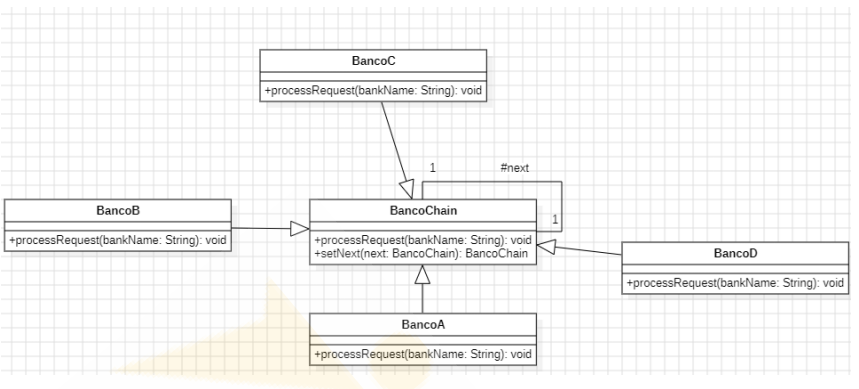

O diagrama de classes UML é a representação estática da estrutura de um sistema orientado a objetos: mostra as classes, seus atributos, operações e os relacionamentos entre elas. Neste caso, a classe BancoChain possui um atributo next do próprio tipo — isso é uma autoassociação (ou associação reflexiva), que indica que um objeto da classe pode estar ligado a outro objeto da mesma classe. Essa estrutura é a base do padrão Chain of Responsibility, no qual uma requisição é passada ao longo de uma cadeia de objetos até que um deles a trate. Cada elo da cadeia decide se processa a requisição ou a repassa ao próximo (next).

O padrão Chain of Responsibility é um padrão comportamental do catálogo GoF. Sua intenção é evitar o acoplamento entre o remetente de uma requisição e seus receptores, dando a mais de um objeto a oportunidade de tratar a requisição, encadeando os objetos receptores e passando a requisição ao longo da cadeia até que um objeto a trate. No exemplo, BancoA, BancoB, BancoC e BancoD herdam de BancoChain e podem especializar o método processRequest, implementando cada um sua lógica de tratamento e repassando ao próximo quando não conseguem processar.

A herança permite que as subclasses redefinam (sobrescrevam) o método processRequest — isso é polimorfismo, um dos pilares da orientação a objetos. O método declarado na superclasse pode ser executado por qualquer objeto das subclasses, pois elas são do tipo BancoChain. A alternativa C confunde o padrão com Observer, que tem estrutura completamente diferente: no Observer há um sujeito (subject) que mantém uma lista de observadores e os notifica sobre mudanças de estado, enquanto no Chain of Responsibility há uma cadeia linear de objetos que repassam a requisição.

A alternativa A sugere o padrão Singleton, que garante uma única instância de uma classe — mas o diagrama não mostra nenhum indicativo disso (como um atributo estático ou método de acesso global). A alternativa E afirma que o método só pode ser executado pela classe BancoChain, o que contraria o próprio conceito de herança e polimorfismo: as subclasses herdam e podem sobrescrever o método.

Alternativa A — ❌ Incorreta

Afirma que apenas uma instância de BancoChain pode existir. Isso descreve o padrão Singleton, que não é indicado no diagrama. A autoassociação next sugere justamente o oposto: múltiplas instâncias encadeadas. Não há nenhum elemento no diagrama (como atributo estático ou método de acesso global) que restrinja a criação de instâncias.

Alternativa B — ❌ Incorreta

Diz que as subclasses não podem redefinir processRequest. Isso contraria o princípio do polimorfismo e o próprio enunciado, que afirma que as subclasses "podem especializar o comportamento desse método". Na UML, a herança permite que subclasses sobrescrevam métodos da superclasse.

Alternativa C — ❌ Incorreta

Identifica o diagrama como uma implementação do padrão Observer. No Observer, um sujeito mantém uma lista de observadores e os notifica sobre mudanças de estado. No diagrama, a estrutura é uma cadeia linear (next aponta para o próximo), característica do Chain of Responsibility, não do Observer.

Alternativa D — ✅ Correta ⟵ GABARITO

O atributo next é uma autoassociação (associação reflexiva): um objeto da classe BancoChain referencia outro objeto da mesma classe. Isso permite o encadeamento de instâncias, formando uma cadeia — exatamente a estrutura do padrão Chain of Responsibility. A alternativa espelha corretamente o significado do atributo no diagrama.

Alternativa E — ❌ Incorreta

Afirma que o método processRequest só pode ser executado pela classe BancoChain. Na orientação a objetos, as subclasses herdam os métodos da superclasse e podem executá-los e sobrescrevê-los. O enunciado inclusive afirma que as subclasses podem especializar o comportamento do método.

Gabarito: letra D — o atributo next indica uma autoassociação que permite o encadeamento de instâncias de BancoChain, caracterizando o padrão Chain of Responsibility.
