Questão de Engenharia Naval — Arquitetura naval — SELECON 2026

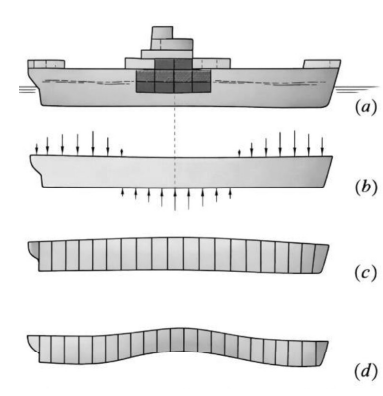

Abaixo, a figura (a) apresenta um navio cargueiro com maior concentração de pesos na região central do casco, enquanto a figura (b) representa o empuxo distribuído ao longo do comprimento do casco. As figuras (c) e (d) representam os diagramas de força cortante e momento fletor longitudinais, respectivamente. Com base nessa condição de carregamento, é correto dizer que predomina:

1. Atosamento (Sagging), com fundo em tração
2. Balquebramento (Hogging), com fundo em compressão
3. Ctosamento (Sagging), com convés em tração
4. Dalquebramento (Hogging) com fundo em tração
