Questão de Engenharia de Produção — Projeto — SELECON 2026

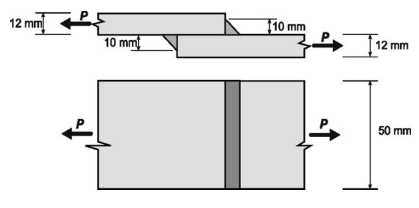

A figura mostra duas chapas de aço ASTM A36 de espessura 12 mm e largura 50 mm que estão unidas por cordões de solda de pernas horizontal e vertical de 10 mm e comprimento igual à largura das chapas. Considerando o uso de processo SMAW e eletrodos E60, com tensão admissível τs igual a 70 MPa, a carga P, aplicada igualmente distribuída em todas as partes e desprezando eventuais cargas de momento, nas condições dadas, é:

1. A70,0 kN
2. B24,8 kN
3. C35,0 kN
4. D49,5 kN
