Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — SELECON 2026
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg762338
- Banca
- SELECON
- Órgão
- UFRJ
- Ano
- 2026
- Nível
- Superior
- Cargo
- Engenheiro Elétrico

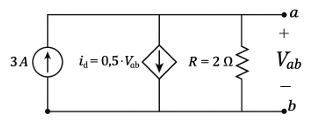

Considere a rede de dois terminais entre a-b mostrada na figura a seguir.
O equivalente de Thévenin visto em a-b e a potência dissipada em uma carga RL = 2 Ω conectada entre a-b são:
O equivalente de Thévenin visto em a-b e a potência dissipada em uma carga RL = 2 Ω conectada entre a-b são:- AVth = 3 V; Rth = 1 Ω; PL = 2 W
- BVth = 6 V; Rth= 1 Ω; PL = 8 W
- CVth= 3 V; Rth = 2 Ω; PL = 1,1 W
- DVth= 2 V; Rth = 2 Ω; PL = 0,5 W
- EVth= 6 V; Rth = 2 Ω; PL = 4,5 W
