Questão de Eletrônica — Eletrônica Digital — CONSULPLAN 2008

EletrônicaEletrônica Digital
Código
qg789310
Banca
CONSULPLAN
Órgão
CODEVASF
Ano
2008
Nível
Médio
Cargo
Técnico em Eletrotécnica - Prova II

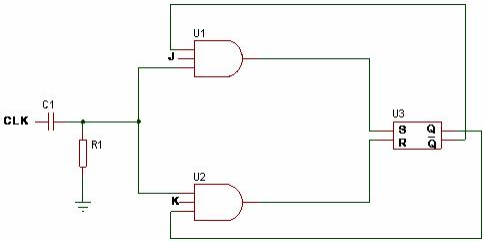

O circuito RC, no flip-flop mestre-escravo abaixo, possui como finalidade:Imagem associada para resolução da questão
  1. AEvitar a comutação para o estado oposto na saída, durante uma borda positiva do relógio.
  2. BEvitar a comutação para o estado oposto na saída, durante uma borda negativa do relógio.
  3. CEvitar a comutação para o estado oposto na saída, tanto na borda positiva quanto na borda negativa do relógio.
  4. DTratar-se de um circuito de reset.
  5. ETratar-se de um circuito pull-up.
Revelar gabarito e comentário

GabaritoA — Evitar a comutação para o estado oposto na saída, durante uma borda positiva do relógio.

Link permanente: /questoes/qg789310
