Questão de Engenharia Elétrica — Distribuição na Engenharia Elétrica — CONSULPLAN 2008

Engenharia ElétricaDistribuição na Engenharia Elétrica
Código
qg789315
Banca
CONSULPLAN
Órgão
CODEVASF
Ano
2008
Nível
Médio
Cargo
Técnico em Eletrotécnica - Prova II

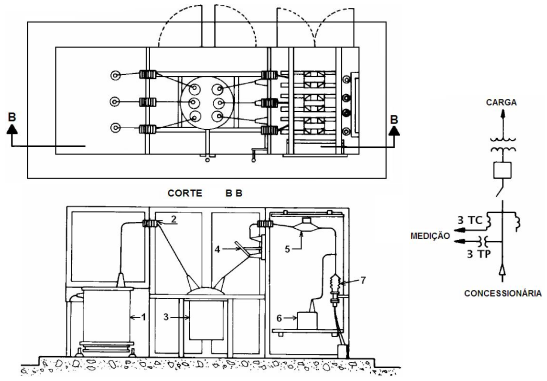

Analise a planta, o corte e o diagrama unifilar de uma subestação abaixadora. De acordo com a figura, os números 1, 2, 3, 4, 5, 6 e 7 indicam, respectivamente:Imagem associada para resolução da questão
  1. ADisjuntor; Pára-raio; Transformador; Chave-faca; Transformador de Potencial(TP); Transformador de Corrente(TC); Mufla.
  2. BTransformador; Bucha de passagem; Chave-faca; Disjuntor; Transformador de Potencial(TP); Transformador de Corrente(TC); Mufla.
  3. CTransformador; Bucha de passagem; Chave-faca; Disjuntor; Transformador de Potencial(TP); Transformador de Corrente(TC); Pára-raio.
  4. DDisjuntor; Pára-raio; Transformador; Chave-faca; Transformador de Corrente(TC); Transformador de Potencial(TP); Mufla.
  5. ETransformador; Bucha de passagem; Disjuntor; Chave-faca; Transformador de Corrente(TC); Transformador de Potencial(TP); Mufla.
Revelar gabarito e comentário

GabaritoE — Transformador; Bucha de passagem; Disjuntor; Chave-faca; Transformador de Corrente(TC); Transformador de Potencial(TP); Mufla.

Link permanente: /questoes/qg789315
