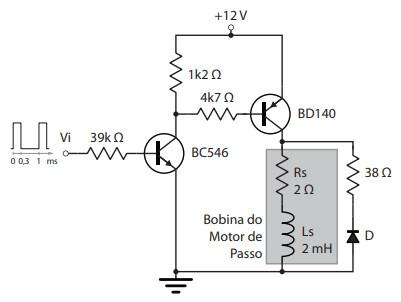

A figura abaixo apresenta um circuito de acionamento (driver) de motor de passo.
Analisando este circuito, considerando que o transitório de um circuito RL tem duração de 3τ, complete as lacunas do texto abaixo:A bobina do motor de passo será acionada por ............................., enquanto o transistor BD140 permanece em condução. A extinção da corrente na bobina acontecerá em aproximadamente ............................. através do............................. , após o bloqueio do transistor .............................
Analisando este circuito, considerando que o transitório de um circuito RL tem duração de 3τ, complete as lacunas do texto abaixo:A bobina do motor de passo será acionada por ............................., enquanto o transistor BD140 permanece em condução. A extinção da corrente na bobina acontecerá em aproximadamente ............................. através do............................. , após o bloqueio do transistor .............................- A300 μs ; 150 μs ; diodo D e do resistor de 38 Ω ; BD140
- B300 μs ; 700 μs ; diodo D e do resistor de 38 Ω ; BC546.
- C500 μs ; 200 μs ; transistor BC546 ; BD140
- D700 μs ; 300 μs ; transistor BC546 ; BD140
- E700 μs ; 150 μs ; diodo D e do resistor de 38 Ω ; BC546
