Questão de Engenharia de Software — UML — CONSULPLAN 2012
Engenharia de SoftwareUML
- Código
- qg861809
- Banca
- CONSULPLAN
- Órgão
- TSE
- Ano
- 2012
- Nível
- Superior
- Cargo
- Analista Judiciário - Análise de Sistemas

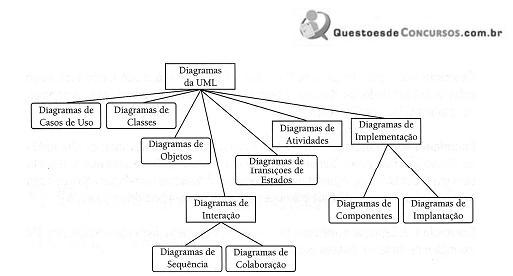

A UML é uma linguagem de modelagem visual, um conjunto de notações e semântica correspondente para representar visualmente uma ou mais perspectivas de um sistema. Nesse contexto, observe a figura, que mostra os diagramas definidos na UML.
Um dos diagramas constitui um tipo especial de diagrama de estados, em que são representados os estados das tarefas executadas, em vez dos estados de um objeto. Ao contrário dos diagramas de estados que são orientados a eventos, esses diagramas são orientados a fluxos de controle. Esses diagramas denominam-se
Um dos diagramas constitui um tipo especial de diagrama de estados, em que são representados os estados das tarefas executadas, em vez dos estados de um objeto. Ao contrário dos diagramas de estados que são orientados a eventos, esses diagramas são orientados a fluxos de controle. Esses diagramas denominam-se- Acomponentes.
- Bcolaboração.
- Catividades.
- Dimplantação.
