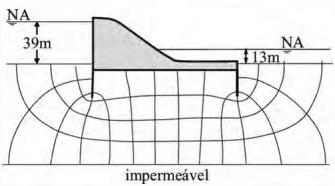

O desenho abaixo apresenta a seção transversal de uma barragem de concreto com uma cortina de vedação a montante e outra a jusante.
Nota: Considere números inteiros para canais de fluxo e intervalos de perda de carga.Considerando a rede de fluxo apresentada, e sabendo que a permeabilidade do material de fundação é igual a10-⁵ cm/s, o valor da vazão por metro linear que percola pela fundação da barragem é de:
Nota: Considere números inteiros para canais de fluxo e intervalos de perda de carga.Considerando a rede de fluxo apresentada, e sabendo que a permeabilidade do material de fundação é igual a10-⁵ cm/s, o valor da vazão por metro linear que percola pela fundação da barragem é de:- A8 x 10-⁷m³/s:
- B12 x 10-⁷m³/s;
- C104 x 10-⁷m³/s;
- D156 x 10-⁷m³/s;
- E2 x 10-⁷m³/s.
