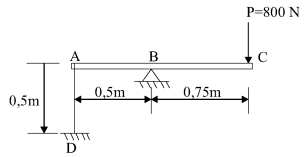

Uma viga ABC com rigidez à flexão EI=75kN m²é carregada por uma força P=800N na extremidade C e amarrada na extremidade A por um arame com rigidez axial EA=60kN, conforme mostrado na figura.
O deslocamento vertical do ponto A é:
O deslocamento vertical do ponto A é:- AδA =12 mm;
- BδA =10mm;
- CδA =15mm;
- DδA=8mm;
- EδA=20mm.
