Questão de Arquitetura — Expressão e representação — FUMARC 2012

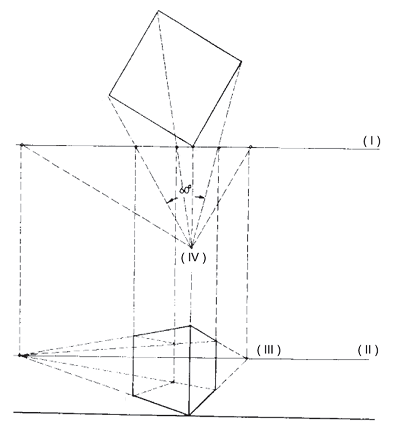

É quase sempre com a perspectiva que o desenhista de arquitetura valoriza o projeto executado, transmitindo com mais facilidade ao leigo a ideia da futura construção. Observe a imagem abaixo a respeito de uma produção de perspectiva com pontos de fuga.Assinale a alternativa correta de acordo com a identificação acima.

1. AI – Linha de Quadro.
2. BII - Linha de Terra.
3. CIII – Ponto de Vista.
4. DIV – Ponto de Fuga.
