Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FUMARC 2012
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- qg874090
- Banca
- FUMARC
- Órgão
- TJ-MG
- Ano
- 2012
- Nível
- Superior
- Cargo
- Técnico Judiciário - Engenheiro Eletricista

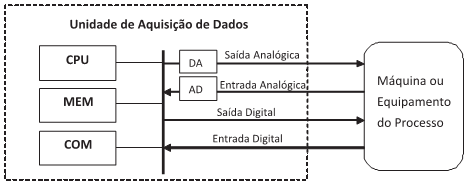

O diagrama de bloco abaixo representa uma UAD → Dispositivo utilizado em Sistemas de Automação juntamente com sistemas de Supervisão e Controle.
Considere que o conversor Digital-analógico da UAD seja de 12 bits e possua uma saída de fundo de escala de 10V. O valor da tensão da Saída Analógica para uma sequência Digital enviada pela CPU igual a 010110101001 será de
Considere que o conversor Digital-analógico da UAD seja de 12 bits e possua uma saída de fundo de escala de 10V. O valor da tensão da Saída Analógica para uma sequência Digital enviada pela CPU igual a 010110101001 será de- A3,5 V.
- B3,8 V.
- C4,4 V.
- D4,9 V.
