Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FUMARC 2012

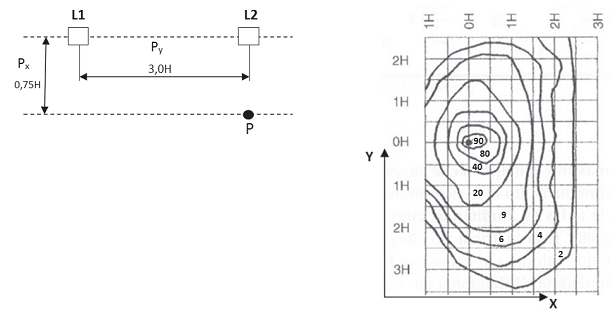

Na figura abaixo tem-se a representação de duas luminárias L1 e L2 possuindo cada uma delas um iluminamento máximo de 20 lux. As luminárias possuem o Diagrama de curvas Isolux também ilustrado a seguir.Nota: As posições Px e Py foram fornecidas em múltiplos da altura da luminária H para verificação direta no diagrama.Baseado nos dados do Diagrama Isolux, os valores aproximados das contribuições de L1 e L2 no ponto P SERÃO:

1. A0,8 e 8 lux.
2. B0,2 e 2 lux.
3. C0,4 e 16 lux.
4. D2,4 e 12 lux.
