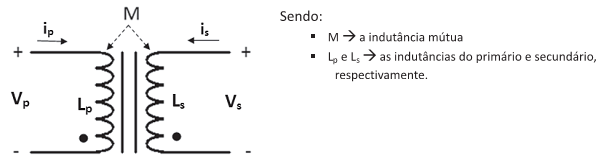

O Transformador abaixo utiliza a convenção de ponto para indicar a polaridade da tensão mútua. Analise cada uma das seguintes afirmativas como verdadeira (V) ou falsa (F):
I. Uma corrente i que entra em um terminal com ponto de um enrolamento induz uma tensão M di/dt com polaridade positiva no terminal com ponto do outro enrolamento.II. Uma corrente i que entra em um terminal sem ponto de um enrolamento induz uma tensão M di/dt com polaridade positiva no terminal sem ponto do outro enrolamento.III. A tensão no primário será → Vp = Lp dip /dt + M dis /dt.IV. A tensão no secundário será → Vs = - M dip /dt + Ls dis /dt.A sequência CORRETA é:
I. Uma corrente i que entra em um terminal com ponto de um enrolamento induz uma tensão M di/dt com polaridade positiva no terminal com ponto do outro enrolamento.II. Uma corrente i que entra em um terminal sem ponto de um enrolamento induz uma tensão M di/dt com polaridade positiva no terminal sem ponto do outro enrolamento.III. A tensão no primário será → Vp = Lp dip /dt + M dis /dt.IV. A tensão no secundário será → Vs = - M dip /dt + Ls dis /dt.A sequência CORRETA é:- AV, F, V, F.
- BF, V, F, F.
- CF, V, F, V.
- DV, V, V, F.
