Questão de Física — Carga e Corrente Elétrica. Circuito de Uma Única Malha e Seus Componentes. — Marinha 2017

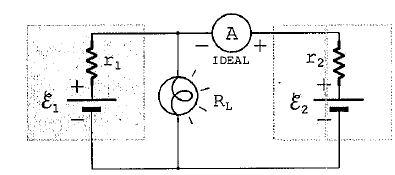

Analise a figura abaixo. Duas pilhas, de resistência interna r_1 = r_2 = 1/3 Ω, e uma lâmpada, de resistência R_L = 2/3 Ω, estão conectadas em paralelo como mostra o circuito da figura acima. A fem da pilha 1 é ε_1 = 1,5 V, mas a pilha 2, de fem ε_2, encontra-se parcialmente descarregada de modo que o amperímetro ideal mede uma corrente nula nessa pilha. Sendo assim, o valor da fem ε_2, em volts, vale

1. Azero
2. B0,50
3. C0,75
4. D1,00
5. E1,25
