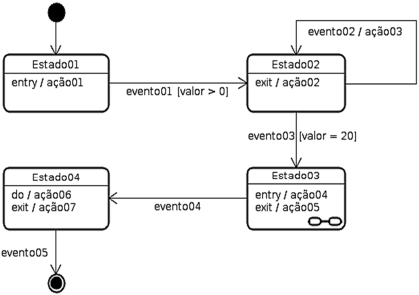

Considere as notações da linguagem de modelagem UML (Linguagem de Modelagem Unificada) e mais especificamente o diagrama de Máquina de Estado fornecido.



Imagem associada para resolução da questão



Sobre as notações da UML e o diagrama, assinale a afirmativa INCORRETA.

  1. AAs condições de guarda das transições entre estados são avaliadas antes que os eventos ocorram, visto que o evento de transição somente pode ocorrer caso a condição de guarda seja satisfeita.
  2. BOs valores entre colchetes nas transições entre estados representam condições de guarda da transição.
  3. CAs ações entry, do  e exit  são internas a cada estado.
  4. DA ação entry  ocorre na entrada do estado, a ação do  ocorre continuamente enquanto estiver no estado e a ação exit  ocorre na saída do estado.
Revelar gabarito e comentário

GabaritoA — As condições de guarda das transições entre estados são avaliadas antes que os eventos ocorram, visto que o evento de transição somente pode ocorrer caso a condição de guarda seja satisfeita.
