Questão de Engenharia de Software — Engenharia de Requisitos — Pró-Reitoria GP CP2 2017

Considerando que, no cenário Máquina de Bebidas, a máquina é composta, entre outros, por três objetos principais:

• – Interface: o painel de interface com o usuário;
• – Registradora: a caixa registradora, que guarda o dinheiro;
• – Dispensa: a caixa/armário que guarda as diferentes bebidas.

e que o cenário a representar é composto pela seguinte sequência de ações:

• – O cliente insere o dinheiro na ranhura no painel de interface da máquina;
• – O cliente seleciona o tipo de bebida;
• – O dinheiro “vai até” a caixa registradora, essa atualiza a sua reserva de dinheiro;
• – A interface pede a bebida à dispensa;
• – A dispensa envia a bebida selecionada para o painel de interface;
• – A interface devolve a bebida ao cliente;

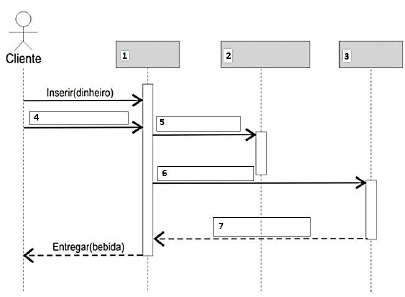

o diagrama de sequência (UML) a seguir deve ser preenchido com as instâncias (numeradas de 1 a 3) e as ações (numeradas de 4 a 7).

O preenchimento correto do diagrama de sequência Máquina de Bebidas é
