Questão de Engenharia Elétrica — Equipamentos do Sistema Elétrico de Potência — SELECON 2018
Engenharia ElétricaEquipamentos do Sistema Elétrico de Potência
- Código
- qg992983
- Banca
- SELECON
- Órgão
- Pref Cuiabá
- Ano
- 2018
- Cargo
- Tec NS ( )

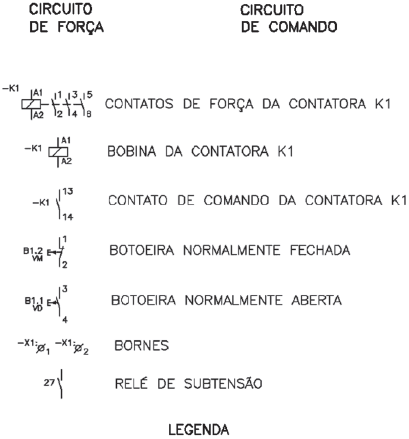

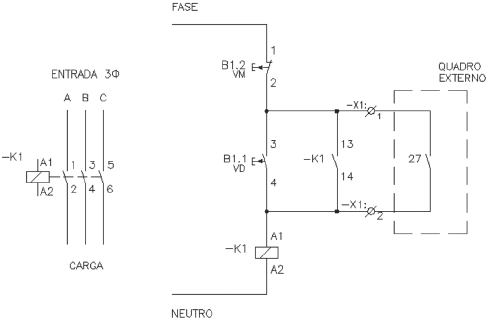

A figura a seguir apresenta um esquema de comando elétrico, em fase de teste, que se destina à energização de uma carga trifásica. Caso seja detectada pelo relé 27 uma subtensão no Quadro Externo, ocorrerá nesses circuitos:
- Afechamento de B1.1 e abertura de B1.2, sem afetar os contatos de força de K1
- Bfechamento de B1.1, energização da bobina de K1 e fechamento dos contatos de força de K1
- Cabertura de B1.2, energização da bobina de K1 e fechamento dos contatos de força de K1
- Dfechamento do contato de comando de K1 e abertura de B1.2, sem afetar os contatos de força de K1
