Questão de Engenharia de Software — Ferramentas CASE — IADES 2013
Engenharia de SoftwareFerramentas CASE
- Código
- qq019990
- Banca
- IADES
- Órgão
- EBSERH
- Ano
- 2013
- Nível
- Superior
- Cargo
- Analista de Tecnologia da Informação - Processos e Desenvolvimento

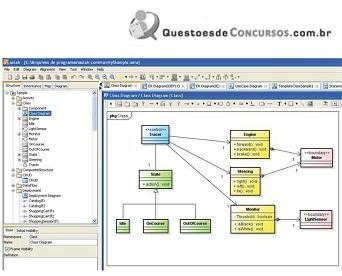

Ferramentas CASE (Computer-Aided Software Engineering) é uma classificação que abrange todas ferramentas baseadas em computadores, que auxiliam atividades de engenharia de software, desde análise de requisitos e modelagem até programação e testes. A figura, a seguir, mostra uma tela da Ferramenta Case Astah. Assinale a alternativa que mostra um diagrama que não pode ser modelado nesta ferramenta Case.
- AModelo de Entidade e Relacionamento.
- BDiagrama de Atividade.
- CDiagrama de Sequência.
- DDiagrama de Casos de Uso.
- EDiagrama de Classe.
