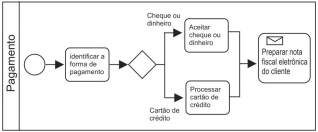

A figura abaixo representa o processo de pagamento de uma microempresa do ramo de vendas no município de Belém desenhado utilizando a notação do BPMN:
A leitura a ser feita do processo de pagamento representado acima é:
A leitura a ser feita do processo de pagamento representado acima é:- Aapós a identificação da forma de pagamento, que obrigatoriamente deverá ser feita de duas formas: parte no cheque ou dinheiro e a outra parte no cartão de crédito que, após devidamente aceitados e processados será emitida a nota fiscal eletrônica que será entregue ao cliente no ato da venda.
- Bapós a identificação da forma de pagamento, o cliente poderá realizar o pagamento ou com cheque / dinheiro, ou com o cartão de crédito que deverá ser processado para que seja emitida a nota fiscal eletrônica. A indicação na última atividade é que esta nota fiscal será encaminhada por mensagem eletrônica.
- Cnão é possível reconhecer em que local o processo inicia, já que não existe nenhuma notação realizando esta informação, assim, não tem como ser descrito o processo.
- Dapós a identificação da forma de pagamento, o cliente poderá realizar o pagamento ou com cheque / dinheiro, ou com o cartão de crédito que deverá ser processado para que seja emitida a nota fiscal eletrônica. A indicação na última atividade é que esta nota fiscal terá que ser emitida no ato da venda e colocada em um envelope antes de entregar para o cliente.
- Eapós a identificação da forma de pagamento, o diagrama não possibilita que sejam verificadas as atividades posteriores pois a notação utilizada no símbolo
não existe na notação BPMN, somente no diagrama de atividades da UML.
