Questão de Engenharia Civil — Desenho na Engenharia Civil — FDC 2014
Engenharia CivilDesenho na Engenharia Civil
- Código
- qq053699
- Banca
- FDC
- Órgão
- FIOCRUZ
- Ano
- 2014
- Nível
- Superior
- Cargo
- Analista em Gestão de Saúde - Gestão de Infraestrutura

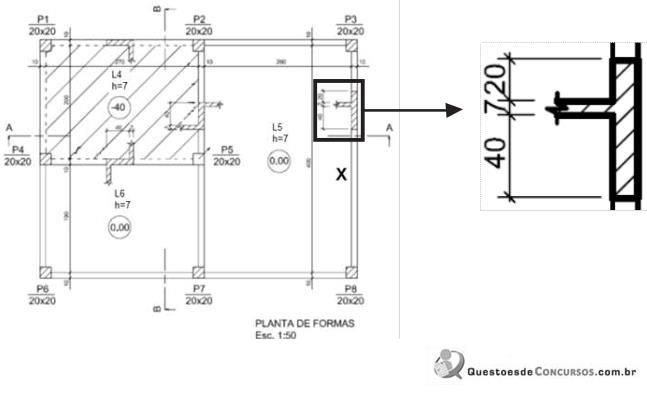

Observe, abaixo, a planta de formas do 2º pavimento de uma edificação que possui 3 pavimentos.
Considerando as informações nela indicadas, responda à questão.Sabendo que a primeira viga desse pavimento é denominada V7, a viga indicada pela letra X é indicada por:
Considerando as informações nela indicadas, responda à questão.Sabendo que a primeira viga desse pavimento é denominada V7, a viga indicada pela letra X é indicada por:- AV9 – 10x40.
- BV9 – 10x47.
- CV9 – 10x67.
- DV12 – 10x40.
- EV12 – 10x67.
