Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — IADES 2014

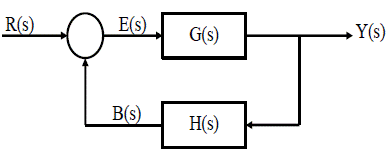

Considerando o diagrama de blocos apresentado, que modela um sistema de controle de um equipamento termodinâmico, é correto afirmar que a função de transferência do canal de realimentação é

1. AE(s) = G(s)H(s).B(s)
2. BY(s) = G(s) .R(s) 1+G(s)H(s)
3. CY(s) = G(s).E(s)
4. DB(s) = G(s)H(s) .E(s)
5. EB(s) = H(s).Y(s)
