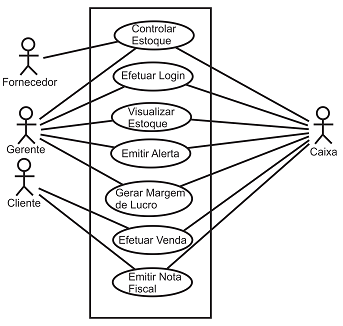

Observe a figura abaixo, que apresenta uma ferramenta utilizada no desenvolvimento UML, que tem por objetivo mostrar relacionamentos e representações de funções, dos usuários e outros sistemas que interagem com o produto.
Esse diagrama documenta o que o sistema faz do ponto de vista do usuário e descreve as principais funcionalidades do sistema e a interação dessas funcionalidades com os usuários do mesmo sistema. Essa ferramenta é conhecida como diagrama de:
Esse diagrama documenta o que o sistema faz do ponto de vista do usuário e descreve as principais funcionalidades do sistema e a interação dessas funcionalidades com os usuários do mesmo sistema. Essa ferramenta é conhecida como diagrama de:- Acasos de uso.
- Bcasos do negócio.
- Cfunções do sistema.
- Dfluxo de processos.
- Efluxo de dados.
