Questão de Engenharia de Software — UML — BIO-RIO 2015
Engenharia de SoftwareUML
- Código
- qq100161
- Banca
- BIO-RIO
- Órgão
- IF-RJ
- Ano
- 2015
- Nível
- Superior
- Cargo
- Tecnólogo - Governança de Tecnologia da Informação

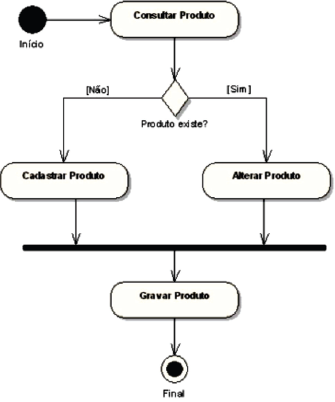

Observe a figura abaixo, que ilustra um dos diagramas da UML.
Esse diagrama possibilita a visualização e modelagem dos processos de negócio ou fluxos de trabalho e tem por finalidade documentar o fluxo de execução de algum procedimento, processo ou rotina do negócio ou do sistema de software. A figura é conhecida como diagrama de:
Esse diagrama possibilita a visualização e modelagem dos processos de negócio ou fluxos de trabalho e tem por finalidade documentar o fluxo de execução de algum procedimento, processo ou rotina do negócio ou do sistema de software. A figura é conhecida como diagrama de:- Aclasses.
- Batividades.
- Csequência.
- Dcolaboração.
- Eimplantação.
