Questão de Engenharia de Software — UML — IESES 2015
Engenharia de SoftwareUML
- Código
- qq131055
- Banca
- IESES
- Órgão
- MSGás
- Ano
- 2015
- Nível
- Médio
- Cargo
- Técnico de Tecnologia da Informação I

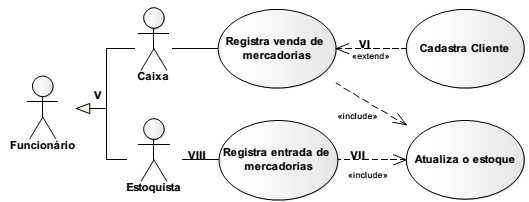

O diagrama de Casos de Uso da UML 2.0 a seguir representa um fragmento de um sistema de gerenciamento de um estabelecimento comercial. Avalie as afirmações sobre esse diagrama e assinale a alternativa correta:
- AA seta indicada por VIII representa que todos os atores do sistema podem acionar o caso de uso “Registra entrada de mercadorias”.
- BA seta indicada por VI representa uma obrigatoriedade de execução do caso de uso “Cadastra Cliente” sempre que o caso de uso “Registra venda de mercadorias” for executado.
- CA seta indicada por V representa uma generalização entre atores que é inválida num diagrama de casos de uso.
- DA seta indicada por VII representa uma obrigatoriedade de execução do caso de uso “Atualiza o estoque” sempre que o caso de uso “Registra entrada de mercadorias” for executado.
