Questão de Engenharia de Software — Diagrama de Estados — INSTITUTO AOCP 2015
Engenharia de SoftwareDiagrama de Estados
- Código
- qq136100
- Banca
- INSTITUTO AOCP
- Órgão
- EBSERH
- Ano
- 2015
- Nível
- Superior
- Cargo
- Analista de Tecnologia da Informação - Processos (HU-UFJF)

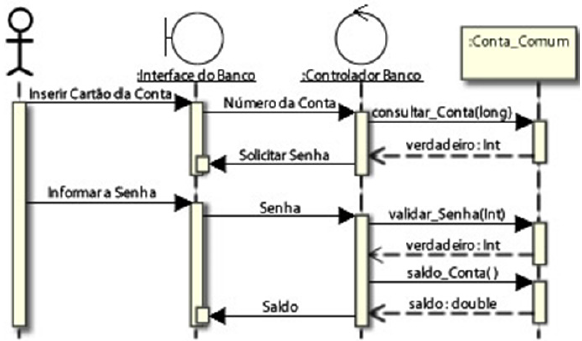

A UML 2.0 é composta por muitos diagramas. O objetivo disso é formar múltiplas visões do sistema a ser modelado, analisando-o e modelando-o sob diversos aspectos, procurando-se, assim, atingir a completude da modelagem. De acordo com o cenário, para emitir saldo no Diagrama a seguir, qual modelo foi utilizado?
- ADiagrama de Pacotes.
- BDiagrama de Comunicação.
- CDiagrama de Gráficos de Estados.
- DDiagrama de Sequência.
- EDiagrama de Atividades.
