Questão de Arquitetura de Software — Redes de Computadores — MPE-RS 2015
Arquitetura de SoftwareRedes de Computadores
- Código
- qq144099
- Banca
- MPE-RS
- Órgão
- MPE-RS
- Ano
- 2015
- Nível
- Médio
- Cargo
- Técnico em Informática- Equipamentos

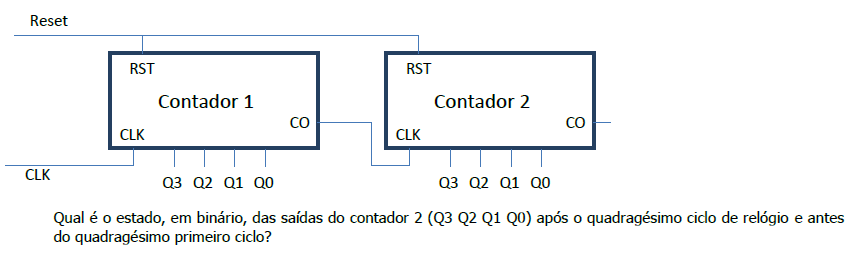

O circuito sequencial da figura abaixo é composto por contadores acionados pela transição de “0” para “1” na sua entrada de relógio (CLK) e possuem um sinal de carry out (C O) que fica em nível lógico zero apenas quando todos os bits de saída do contador estão em nível um.
(Considere que os contadores são inicializados em zero antes do primeiro ciclo de relógio (após um reset)).
(Considere que os contadores são inicializados em zero antes do primeiro ciclo de relógio (após um reset)).- A0000
- B0001
- C0010
- D0100
- E1000
