Questão de Engenharia de Software — UML — AOCP 2016
Engenharia de SoftwareUML
- Código
- qq155590
- Banca
- AOCP
- Órgão
- Prefeitura de Juiz de Fora - MG
- Ano
- 2016
- Nível
- Superior
- Cargo
- Analista de Sistemas

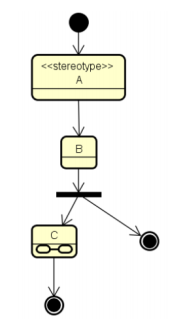

Analise o diagrama UML a seguir.
Sobre o diagrama apresentado, é correto afirmar que
Sobre o diagrama apresentado, é correto afirmar que- Aé um típico diagrama de máquina de estado.
- Bentre as atividades “B” e “C” existe uma junção.
- Ca atividade de letra “C” é uma representação de herança.
- Dé uma notação BPMN da UML para representar processos.
- Eo diagrama é utilizado para representar as classes e suas relações.
