Questão de Eletricidade — Instalações Elétricas em Eletricidade — COPEVE-UFAL 2016

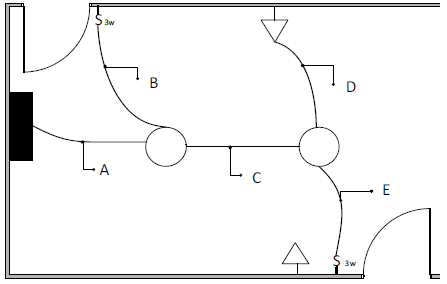

Na planta elétrica da figura há dois circuitos partindo do quadro de distribuição. As duas luminárias pertencem ao circuito 1 e são acionadas pelos interruptores paralelos. Já as duas tomadas de corrente pertencem ao circuito 2. Os eletrodutos são identificados pelas letras A, B, C, D e E. Sabe-se que o condutor fase do circuito 1 está conectado ao interruptor do canto superior da planta, passando pelo eletroduto B.Desconsiderando o condutor de proteção, quantos condutores devem passar pelos eletrodutos A, B, C, D e E, respectivamente?

1. A3; 2; 5; 3; 5.
2. B3; 3; 6; 2; 3.
3. C4; 2; 5; 3; 4.
4. D4; 3; 4; 2; 4.
5. E4; 3; 6; 2; 5.
