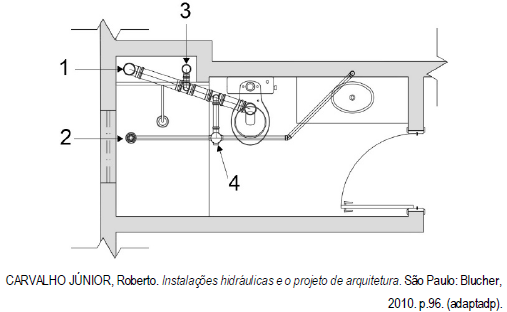

A NBR 8160/1999 dispõe sobre projeto e execução de sistemas prediais de esgoto sanitário. A figura mostra, de forma esquemática, as partes constituintes da instalação predial de esgoto em um banheiro de uma edificação com mais de um pavimento.
Os componentes da instalação indicados na figura são, respectivamente,
Os componentes da instalação indicados na figura são, respectivamente,- Aramal de descarga, ralo seco, tubo de queda de esgoto e sifão.
- Bramal de descarga, caixa sifonada, coluna de ventilação e desconector.
- Ccoluna de ventilação, caixa sifonada, tubo de queda de esgoto e ralo seco.
- Dtubo de queda de esgoto, ralo seco, coluna de ventilação e caixa sifonada.
- Etubo de queda de esgoto, ramal de descarga, ralo seco e caixa de inspeção.
