Questão de Eletrônica — Análise de Circuitos — FIOCRUZ 2016
EletrônicaAnálise de Circuitos
- Código
- qq178415
- Banca
- FIOCRUZ
- Órgão
- FIOCRUZ
- Ano
- 2016
- Nível
- Médio
- Cargo
- Técnico em Saúde Pública - Eletrônica

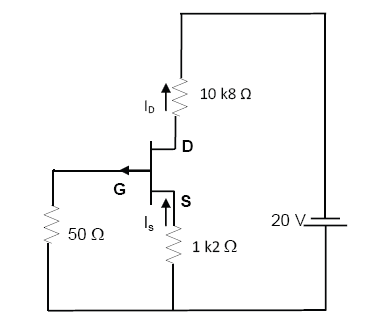

Considere o circuito abaixo:
Sabendo-se que a tensão sobre o resistor de 50 Ω é de 1,2 V e que sobre o resistor 10K8 Ω é de 8 V, o valor de ID, em m A, vale:
Sabendo-se que a tensão sobre o resistor de 50 Ω é de 1,2 V e que sobre o resistor 10K8 Ω é de 8 V, o valor de ID, em m A, vale:- A0.
- B1.
- C2.
- D3.
- E4.
