Questão de Engenharia de Software — Análise Estruturada — FUNRIO 2016

Engenharia de SoftwareAnálise Estruturada
Código
qq188868
Banca
FUNRIO
Órgão
IF-PA
Ano
2016
Nível
Superior
Cargo
Analista de TI - Desenvolvimento de Sistemas

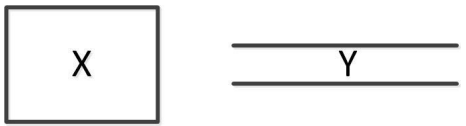

A seguinte Figura apresenta dois símbolos que são utilizados na modelagem de Diagrama de Fluxo de Dados.Imagem associada para resolução da questãoEsses símbolos, identificados pelas letras X e Y, representam, respectivamente:
  1. AAtividade e Fluxo de Dados.
  2. BArquivo ou Depósito de Dados e Atividade.
  3. CEntidade Externa e Fluxo de Dados.
  4. DEntidade Externa e Arquivo ou Depósito de Dados.
  5. EAtividade e Entidade Externa.
Revelar gabarito e comentário

GabaritoD — Entidade Externa e Arquivo ou Depósito de Dados.

Link permanente: /questoes/qq188868
