Questão de Eletrônica — Eletrônica Analógica — IF-PE 2016

EletrônicaEletrônica Analógica
Código
qq209255
Banca
IF-PE
Órgão
IF-PE
Ano
2016
Nível
Médio
Cargo
Técnico de Laboratório - Eletroeletrônica

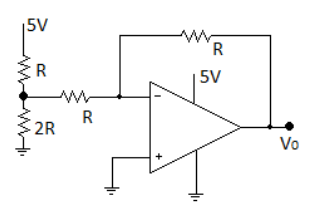

Dado o diagrama abaixo, implementado com o circuito integrado LM324, indique a tensão de saída (V₀) desse circuito.Imagem associada para resolução da questão
  1. A0V.
  2. B2,5V.
  3. C-2,5V.
  4. D3,3V.
  5. E5V.
Revelar gabarito e comentário

GabaritoA — 0V.
