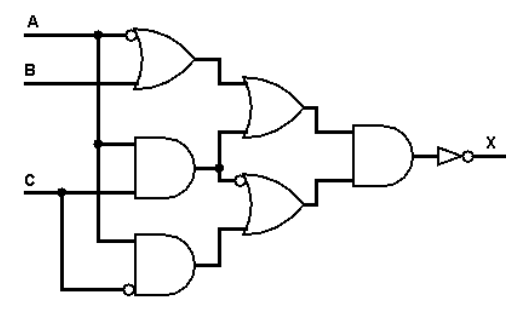

Considere o circuito digital ilustrado na figura e as assertivas abaixo.
I. Para A = 0, B = 0 e C = 1 o resultado da saída X é 0. II. Para A = 1, B = 0 e C = 0 o resultado da saída X é 1. III. Para A = 1, B = 1 e C = 1 o resultado da saída X é 0. IV. A expressão simplificada para o circuito é X = A.B + C V. A expressão simplificada para o circuito é x = A.B + A.C Assinale a alternativa com as assertivas CORRETAS.
I. Para A = 0, B = 0 e C = 1 o resultado da saída X é 0. II. Para A = 1, B = 0 e C = 0 o resultado da saída X é 1. III. Para A = 1, B = 1 e C = 1 o resultado da saída X é 0. IV. A expressão simplificada para o circuito é X = A.B + C V. A expressão simplificada para o circuito é x = A.B + A.C Assinale a alternativa com as assertivas CORRETAS.- AI e IV.
- BI, II e V.
- CI, II, III e V.
- DII e III.
- EIII e V.
