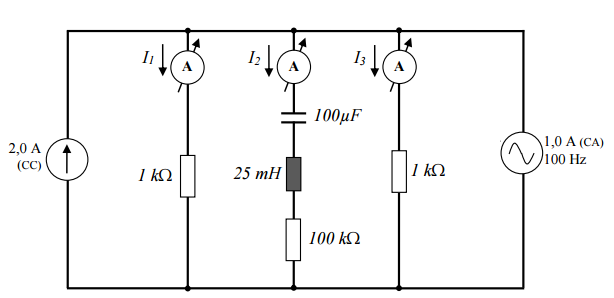

O circuito elétrico a seguir foi construído em laboratório com auxílio de uma fonte de corrente contínua (CC), um gerador de sinais habilitado como fonte de corrente alternada (CA) e alguns componentes passivos (RLC). A fonte CC tem amplitude 2,0 A, enquanto que a fonte CA tem valor de pico 1,0 A e frequência 100 Hz, sendo esta compatível com a frequência de ressonância do ramo do circuito que contém o indutor e o capacitor. Três multímetros digitais configurados como amperímetros foram conectados individualmente em cada um dos ramos do circuito elétrico, tal como apresentado na figura a seguir.
Os instrumentos foram ajustados para medir o valor médio da corrente em cada ramo (I1m; I2m; I3m). A opção que representa, em regime permanente, o valor mais próximo de cada uma destas grandezas é:
Os instrumentos foram ajustados para medir o valor médio da corrente em cada ramo (I1m; I2m; I3m). A opção que representa, em regime permanente, o valor mais próximo de cada uma destas grandezas é:- AI₁m = I₂m = I₃m = 1,0 A.
- BI₁m = I₃m = 0,5 A; I₂m = 1,0 A.
- CI₁m = I₃m = 1,5 A; I₂m = 1,0 A.
- DI₁m= I₃m= 0,5 A; I₂m = 0 A.
- EI₁m= I₃m = 1,0 A; I₂m = 0 A.
