Questão de Eletroeletrônica — Instalações Elétricas em Eletroeletrônica — IF-PE 2016

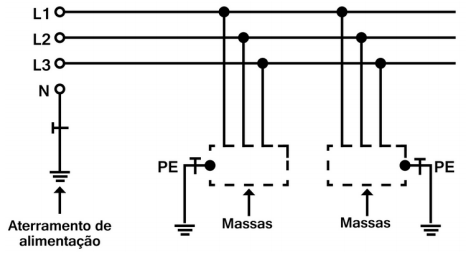

Desde a concepção até a execução final do projeto de uma instalação elétrica, diversos elementos são especificados para proteção. O aterramento, por exemplo, é um sistema de proteção formado por um conjunto de componentes, os quais interligam com o solo as partes metálicas da instalação ou os equipamentos conectados aos componentes (tomadas, luminárias, caixas, tubulações, quadros, ...), denominados “massas”. A partir disto, é estabelecido com o aterramento um referencial de potencial zero. Em um dos cenários mais comuns, o aterramento do neutro da fonte (rede da concessionária) é separado do aterramento dos componentes da instalação como apresentado na figura a seguir, ou seja, existem hastes exclusivas para as massas.Este tipo de aterramento é denominado

1. Aesquema IT (neutro isolado).
2. Besquema TN.
3. Cesquema IT (neutro aterrado por impedância).
4. Desquema TT.
5. Eesquema INS.
