Questão de Eletricidade — Equipamentos Elétricos — IF-PE 2016
EletricidadeEquipamentos Elétricos
- Código
- qq209271
- Banca
- IF-PE
- Órgão
- IF-PE
- Ano
- 2016
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Eletroeletrônica

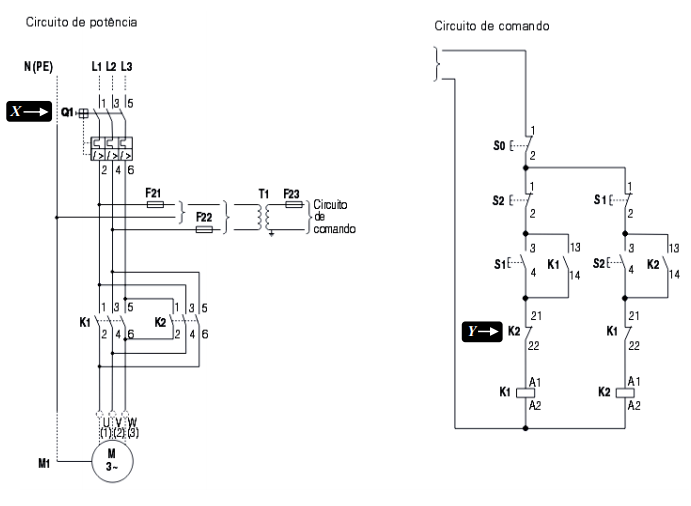

Em relação ao acionamento de motores elétricos em ambientes industriais, são utilizados frequentemente diversos componentes e técnicas para atender a parâmetros que minimizem as solicitações eletromecânicas durante a partida. Desta forma, são cumpridas as finalidades e restrições específicas da aplicação, além de que se amplia a vida útil das máquinas. Neste contexto, informe a que se referem os elementos destacados (X;Y) nos diagramas de potência (força) e comando apresentados e o referido esquema de partida do motor.
- AX – disjuntor; Y – contator; Esquema de partida direta com reversão.
- BX – fusível; Y – botoeira; Esquema de partida direta com reversão.
- CX – fusível; Y – botoeira; Esquema de partida estrela-triângulo.
- DX – disjuntor; Y – contator; Esquema de partida direta.
- EX – fusível; Y – contator; Esquema de partida direta.
