Questão de Eletroeletrônica — Proteção e Aterramento — IF-PE 2016
EletroeletrônicaProteção e Aterramento
- Código
- qq209272
- Banca
- IF-PE
- Órgão
- IF-PE
- Ano
- 2016
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Eletroeletrônica

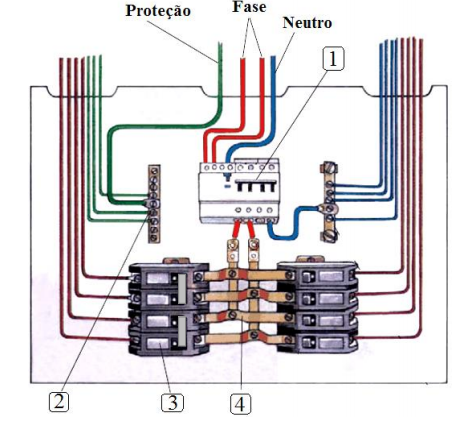

Observe a estrutura do quadro de distribuição (QD) bifásico apresentado a seguir.
Assinale a alternativa com a identificação CORRETA dos elementos numerados.
Assinale a alternativa com a identificação CORRETA dos elementos numerados.- A1 – Disjuntor diferencial residual tetrapolar; 2 – Barramento de proteção; 3 – Disjuntor termomagnético monofásico de circuito terminal; 4 – Barramento de seccionamento das fases.
- B1 – Disjuntor termomagnético tripolar; 2 – Barramento de proteção; 3 – Disjuntor diferencial bifásico de circuito terminal; 4 – Barramento de seccionamento das fases.
- C1 – Disjuntor diferencial residual tripolar; 2 – Haste de aterramento; 3 – Disjuntor residual bifásico de circuito terminal; 4 – Barramento de alta tensão.
- D1 – Disjuntor termomagnético tripolar; 2 – Haste de aterramento; 3 – Disjuntor bifásico termomagnético de circuito terminal; 4 – Barramento de alta tensão.
- E1 – Disjuntor diferencial residual tetrapolar; 2 – Barramento de proteção; 3 – Disjuntor bifásico termomagnético de circuito terminal; 4 – Barramento de seccionamento das fases.
