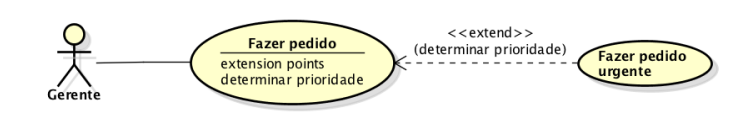

A figura abaixo ilustra um exemplo de diagrama de casos de uso da Linguagem de Modelagem Unificada (UML):
O significado da relação de dependência mostrada na figura acima é:
O significado da relação de dependência mostrada na figura acima é:- AO caso de uso “Fazer pedido urgente” herda o comportamento e o significado do caso de uso “Fazer pedido”, acrescentando ou sobrescrevendo o comportamento desse último e podendo substituí-lo em qualquer local em que apareça.
- BO caso de uso “Fazer pedido urgente” incorpora explicitamente o comportamento de “Fazer pedido” em uma localização especificada no fluxo de “Fazer pedido urgente”.
- CO ator Gerente se comunica tanto com o caso de uso “Fazer pedido” quanto com o de “Fazer pedido urgente”.
- DO caso de uso “Fazer pedido urgente” incorpora implicitamente o comportamento do caso de uso “Fazer pedido” em um local especificado indiretamente no fluxo de “Fazer pedido”.
- EO ator Gerente se comunica com o caso de uso “Fazer pedido” e, dependendo do seu nível de prioridade, também se comunica com o caso de uso “Fazer pedido urgente”.
