Questão de Engenharia de Software — UML — UFSC 2016
Engenharia de SoftwareUML
- Código
- qq237991
- Banca
- UFSC
- Órgão
- UFSC
- Ano
- 2016
- Nível
- Superior
- Cargo
- Analista de Tecnologia da Informação

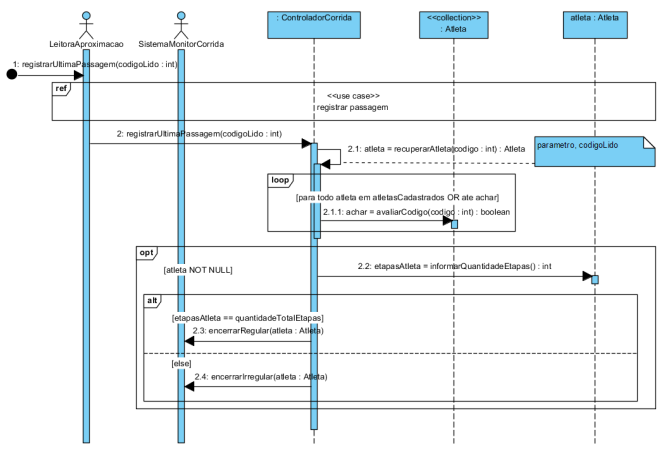

Considere o diagrama de sequência abaixo, que modela um caso de uso hipotético denominado “registrar última passagem”, e as afirmativas que o seguem.
I. Pode-se afirmar que há um relacionamento de inclusão entre os casos de uso “registrar última passagem” e “registrar passagem”.II. Pode-se afirmar que há um relacionamento de extensão entre os casos de uso “registrar última passagem” e “registrar passagem”.III. Todas as mensagens contidas no diagrama serão enviadas em todas as ocorrências do caso de uso “registrar última passagem”.IV. O diagrama contém um fragmento combinado (combined fragment) com operador afirmação (assertion).V. O fragmento combinado (combined fragment) com operador laço (loop) estabelece que a mensagem nele contida pode ser enviada mais de uma vez.VI. É possível que, em uma ocorrência do caso de uso “registrar última passagem”, todas as quatro mensagens contidas em todos os três fragmentos combinados (combined fragments) do diagrama deixem de ser enviadas.Assinale a alternativa CORRETA.
I. Pode-se afirmar que há um relacionamento de inclusão entre os casos de uso “registrar última passagem” e “registrar passagem”.II. Pode-se afirmar que há um relacionamento de extensão entre os casos de uso “registrar última passagem” e “registrar passagem”.III. Todas as mensagens contidas no diagrama serão enviadas em todas as ocorrências do caso de uso “registrar última passagem”.IV. O diagrama contém um fragmento combinado (combined fragment) com operador afirmação (assertion).V. O fragmento combinado (combined fragment) com operador laço (loop) estabelece que a mensagem nele contida pode ser enviada mais de uma vez.VI. É possível que, em uma ocorrência do caso de uso “registrar última passagem”, todas as quatro mensagens contidas em todos os três fragmentos combinados (combined fragments) do diagrama deixem de ser enviadas.Assinale a alternativa CORRETA.- ASomente as afirmativas I, IV e V estão corretas.
- BSomente as afirmativas I, V e VI estão corretas.
- CSomente as afirmativas II, III, IV e V estão corretas.
- DSomente as afirmativas II e VI estão corretas.
- ESomente as afirmativas III e IV estão corretas.
