Questão de Engenharia de Software — UML — UFSC 2016
Engenharia de SoftwareUML
- Código
- qq237993
- Banca
- UFSC
- Órgão
- UFSC
- Ano
- 2016
- Nível
- Superior
- Cargo
- Analista de Tecnologia da Informação

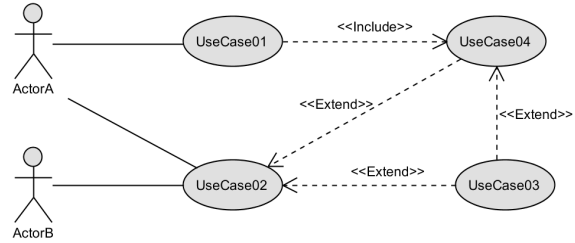

Considere o diagrama de casos de uso abaixo e as afirmativas a seguir.
I. Os elementos externos representados pelos dois atores participam conjuntamente de todas as ocorrências do caso de uso UseCase02.II. Toda ocorrência do caso de uso UseCase01 implica na ocorrência do caso de uso UseCase04.III. O ator ActorA está associado a todos os quatro casos de uso.IV. Toda ocorrência do caso de uso UseCase03 implica na ocorrência do caso de uso UseCase04.V. É possível que durante uma ocorrência do caso de uso UseCase02 também haja a ocorrência do caso de uso UseCase04.VI. É possível que durante uma ocorrência do caso de uso UseCase03 também haja a ocorrência do caso de uso UseCase04.Assinale a alternativa CORRETA.
I. Os elementos externos representados pelos dois atores participam conjuntamente de todas as ocorrências do caso de uso UseCase02.II. Toda ocorrência do caso de uso UseCase01 implica na ocorrência do caso de uso UseCase04.III. O ator ActorA está associado a todos os quatro casos de uso.IV. Toda ocorrência do caso de uso UseCase03 implica na ocorrência do caso de uso UseCase04.V. É possível que durante uma ocorrência do caso de uso UseCase02 também haja a ocorrência do caso de uso UseCase04.VI. É possível que durante uma ocorrência do caso de uso UseCase03 também haja a ocorrência do caso de uso UseCase04.Assinale a alternativa CORRETA.- ASomente as afirmativas I, II, III e VI estão corretas.
- BSomente as afirmativas I, III e IV estão corretas.
- CSomente as afirmativas I, IV e V estão corretas.
- DSomente as afirmativas II e VI estão corretas.
- ESomente as afirmativas II, III e V estão corretas.
