Questão de Engenharia de Software — UML — UFSC 2016

Engenharia de SoftwareUML
Código
qq237994
Banca
UFSC
Órgão
UFSC
Ano
2016
Nível
Superior
Cargo
Analista de Tecnologia da Informação

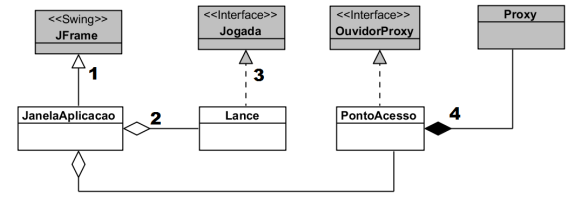

Considere o seguinte diagrama de classes.Imagem associada para resolução da questãoAssinale a alternativa que identifica CORRETAMENTE os relacionamentos numerados no diagrama.
  1. A1 – especialização; 2 – composição; 3 – dependência; 4 – agregação.
  2. B1 – especialização; 2 – composição; 3 – implementação; 4 – realização.
  3. C1 – herança; 2 – agregação; 3 – implementação; 4 – composição.
  4. D1 – herança; 2 – composição; 3 – realização; 4 – agregação.
  5. E1 – herança; 2 – agregação; 3 – realização; 4 – composição.
Revelar gabarito e comentário

GabaritoE — 1 – herança; 2 – agregação; 3 – realização; 4 – composição.

Link permanente: /questoes/qq237994
