Questão de Engenharia de Software — UML — Colégio Pedro II 2017
Engenharia de SoftwareUML
- Código
- qq255025
- Banca
- Colégio Pedro II
- Órgão
- Colégio Pedro II
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico em Tecnologia da Informação

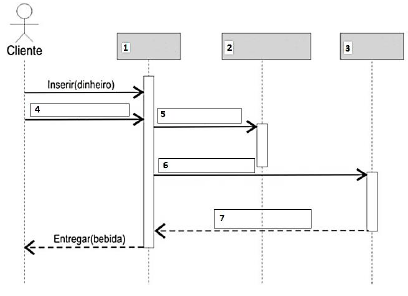

Considerando que, no cenário Máquina de Bebidas, a máquina é composta, entre outros, por três objetos principais: – Interface: o painel de interface com o usuário; – Registradora: a caixa registradora, que guarda o dinheiro; – Dispensa: a caixa/armário que guarda as diferentes bebidas. e que o cenário a representar é composto pela seguinte sequência de ações: – O cliente insere o dinheiro na ranhura no painel de interface da máquina; – O cliente seleciona o tipo de bebida; – O dinheiro “vai até” a caixa registradora, essa atualiza a sua reserva de dinheiro; – A interface pede a bebida à dispensa; – A dispensa envia a bebida selecionada para o painel de interface; – A interface devolve a bebida ao cliente; o diagrama de sequência (UML) a seguir deve ser preenchido com as instâncias (numeradas de 1 a 3) e as ações (numeradas de 4 a 7).
O preenchimento correto do diagrama de sequência Máquina de Bebidas é
O preenchimento correto do diagrama de sequência Máquina de Bebidas é- A1 2 3 4 5 6 7Interface Registradora Dispensa Selecionar Guardar Pedir (tipo Entregar(tipo bebida) (dinheiro) bebida) (bebida)
- B1 2 3 4 5 6 7Interface Registradora Dispensa Selecionar Pedir (tipo Guardar Entregar(tipo bebida) bebida) (dinheiro) (bebida)
- C1 2 3 4 5 6 7Interface Dispensa Registradora Guardar Selecionar Pedir (tipo Entregar(dinheiro) (tipo bebida) bebida) (bebida)
- D1 2 3 4 5 6 7Interface Dispensa Registradora Selecionar Guardar Pedir (tipo Entregar(tipo bebida) (dinheiro) bebida) (bebida)
