Questão de Física — Resistores e Potência Elétrica — IBFC 2017
FísicaResistores e Potência Elétrica
- Código
- qq275103
- Banca
- IBFC
- Órgão
- SEDUC-MT
- Ano
- 2017
- Nível
- Superior
- Cargo
- Professor de Educação Básica - Física

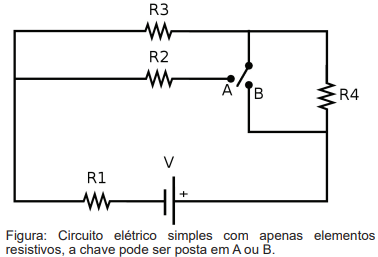

Considere o circuito elétrico abaixo com os resistores R1 a R4 ligados a uma fonte de tensão V. R1 = 40Ω, R3 = 80Ω. R2=R4 = R.
Para que com a chave na “posição A” a corrente que circula pelo circuito seja o dobro da corrente obtida com a chave na “posição B” qual das relações abaixo deve ser satisfeita para R.
Para que com a chave na “posição A” a corrente que circula pelo circuito seja o dobro da corrente obtida com a chave na “posição B” qual das relações abaixo deve ser satisfeita para R.- A80R = 1600 + R2 , que não tem solução
- B(80+R)/80R =20 – R, que tem solução
- C80R/(80+R) = 20 – R, que tem solução
- D80R/(80+R) = 20 – R, que não tem solução
- E(80+R)/80R = 20 – R, que não tem solução
