Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — IF-PE 2017

Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
Código
qq281940
Banca
IF-PE
Órgão
IF-PE
Ano
2017
Nível
Médio
Cargo
Técnico de laboratório – Eletroeletrônica

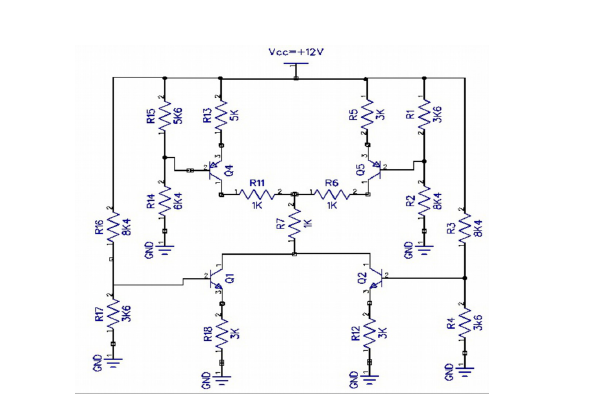

Dado o diagrama abaixo, considerando Vbe=0,6V para todos os transistores, a intensidade de corrente circulante pelo resistor R7 éImagem associada para resolução da questão
  1. A5mA.
  2. B1mA.
  3. C2mA.
  4. D3mA.
  5. E4mA.
Revelar gabarito e comentário

GabaritoC — 2mA.
