Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — IF-PE 2017
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- qq281941
- Banca
- IF-PE
- Órgão
- IF-PE
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico de laboratório – Eletroeletrônica

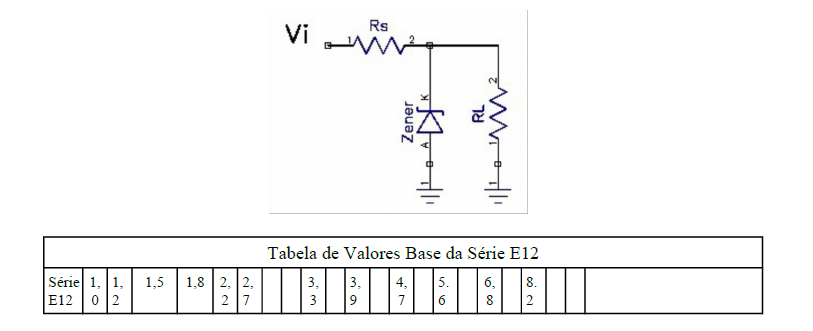

Dado o circuito abaixo, em que Pz=1W, Vz =4,7V, 50Ω< RL < 120Ω, 11,7V<Vi <12,5V e Izmin igual a 10% de Izmax; o valor de Rs dentro da série E12 que garante que o diodo está operando em sua região Zener e com baixa dissipação de potência é
- A56Ω.
- B32Ω.
- C27Ω.
- D68Ω.
- E5,6Ω.
