Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — IF-PE 2017

Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
Código
qq281950
Banca
IF-PE
Órgão
IF-PE
Ano
2017
Nível
Médio
Cargo
Técnico de laboratório – Eletroeletrônica

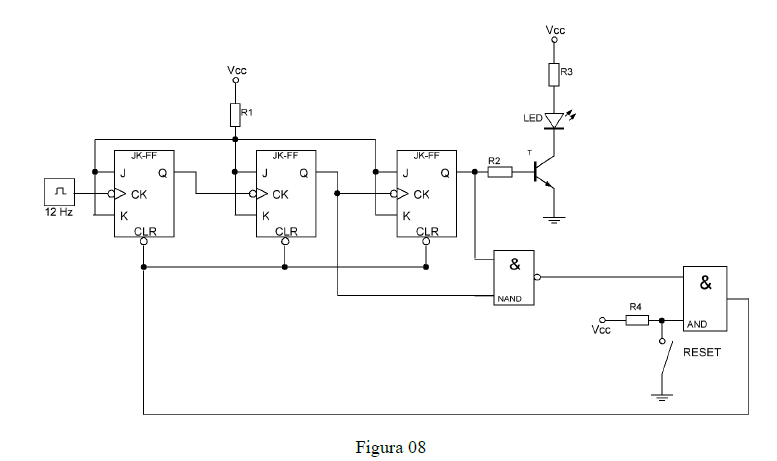

O sinal de clock no circuito da Figura 08 tem frequência igual a 12 Hz. É CORRETO afirmar que a frequência com que o LED pisca é de:Imagem associada para resolução da questão
  1. A1,5 Hz
  2. B2 Hz
  3. C3 Hz
  4. D6 Hz
  5. E2,4 Hz
Revelar gabarito e comentário

GabaritoB — 2 Hz
