Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — IF-PE 2017

Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
Código
qq281957
Banca
IF-PE
Órgão
IF-PE
Ano
2017
Nível
Médio
Cargo
Técnico de laboratório – Eletroeletrônica

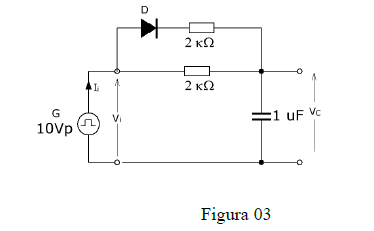

No circuito da Figura 03, o gerador (G) de entrada fornece um sinal de onda quadrada com frequência igual a 50Hz e amplitude de 10V. Considerando o diodo ideal, assinale a alternativa CORRETA:Imagem associada para resolução da questão
  1. AA constante de tempo do circuito durante a fase de descarga do capacitor é de 1ms.
  2. BA tensão máxima no capacitor durante a fase de carga do capacitor é de 5V.
  3. CA constante de tempo do circuito durante a fase de carga do capacitor é de 2ms.
  4. DA corrente máxima no circuito durante a fase de carga do capacitor é de 10 mA.
  5. EA constante de tempo do circuito durante a fase de carga do capacitor é de 5ms.
Revelar gabarito e comentário

GabaritoD — A corrente máxima no circuito durante a fase de carga do capacitor é de 10 mA.
