Questão de Eletricidade — Circuitos Elétricos em Eletricidade — IF-PE 2017
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qq281970
- Banca
- IF-PE
- Órgão
- IF-PE
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico de laboratório – Eletrotécnica

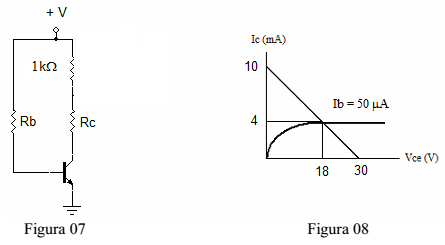

Os transistores necessitam de resistores para sua correta polarização. A partir da curva característica do transistor e fazendo uso da reta de carga é possível determinar o ponto de operação do transistor. Analise as figuras abaixo e assinale a opção que representa os valores dos resistores Rc e Rb, respectivamente.
- A2kΩ e 586kΩ .
- B3kΩ e 346kΩ .
- C3kΩ e 586kΩ .
- D2kΩ e 346kΩ .
- E6,5 kΩ e 346kΩ .
