Questão de Engenharia Mecânica — Sistemas Mecânicos — IF-PE 2017
Engenharia MecânicaSistemas Mecânicos
- Código
- qq282084
- Banca
- IF-PE
- Órgão
- IF-PE
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico de laboratório – Mecânica

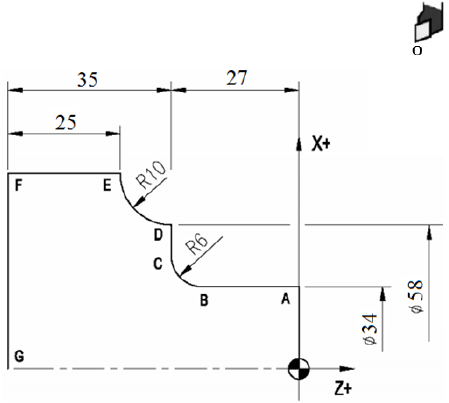

Para a ferramenta deslocar-se do ponto O para o ponto E, conforme o desenho a seguir, em coordenadas absolutas, levando em consideração o zero peça indicado (origem) e o eixo X como diâmetro, quais são as coordenadas? Assinale a alternativa CORRETA.
- AX68 Z-37
- BX68 Z37
- CX78 Z-37
- DX78 Z37
- EX63 Z-37
